ULKE-2673B絕緣電阻測試儀用于檢測電氣設備絕緣性能，判定設備絕緣層是否存在受潮、老化、破損等隱患，評估設備運行的安全

性與可靠性，有效防范漏電、短路、設備燒毀及人身觸電等事故的發生。

一、ULKE-2673B 標準操作步驟

1. 測試前準備

1.被測設備必須完全斷電、掛牌上鎖，確認無電壓。

2.對電纜、電機、變壓器等大容量設備，先對地充分放電（建議≥5 分鐘，大容量設備延長至 15 分鐘以上）。

3.擦凈被測設備絕緣表面的灰塵、油污、水漬，保持干燥清潔。

4.檢查儀器外觀完好、電池電量充足，測試線無破損。

2. 儀器自檢（每次使用前必做）

1.將功能旋鈕旋至 OFF，確認儀器處于關機狀態。

2.開路校驗：將紅、黑測試線懸空，開機，選任意電壓檔（如 500V），按 TEST 鍵啟動測試。

正常：屏幕讀數應為 ∞（溢出），說明儀器無短路。

3.短路校驗：將紅、黑測試線短接，按 TEST 鍵。

正常：屏幕讀數應為 0 或接近 0，說明儀器內部無開路故障。

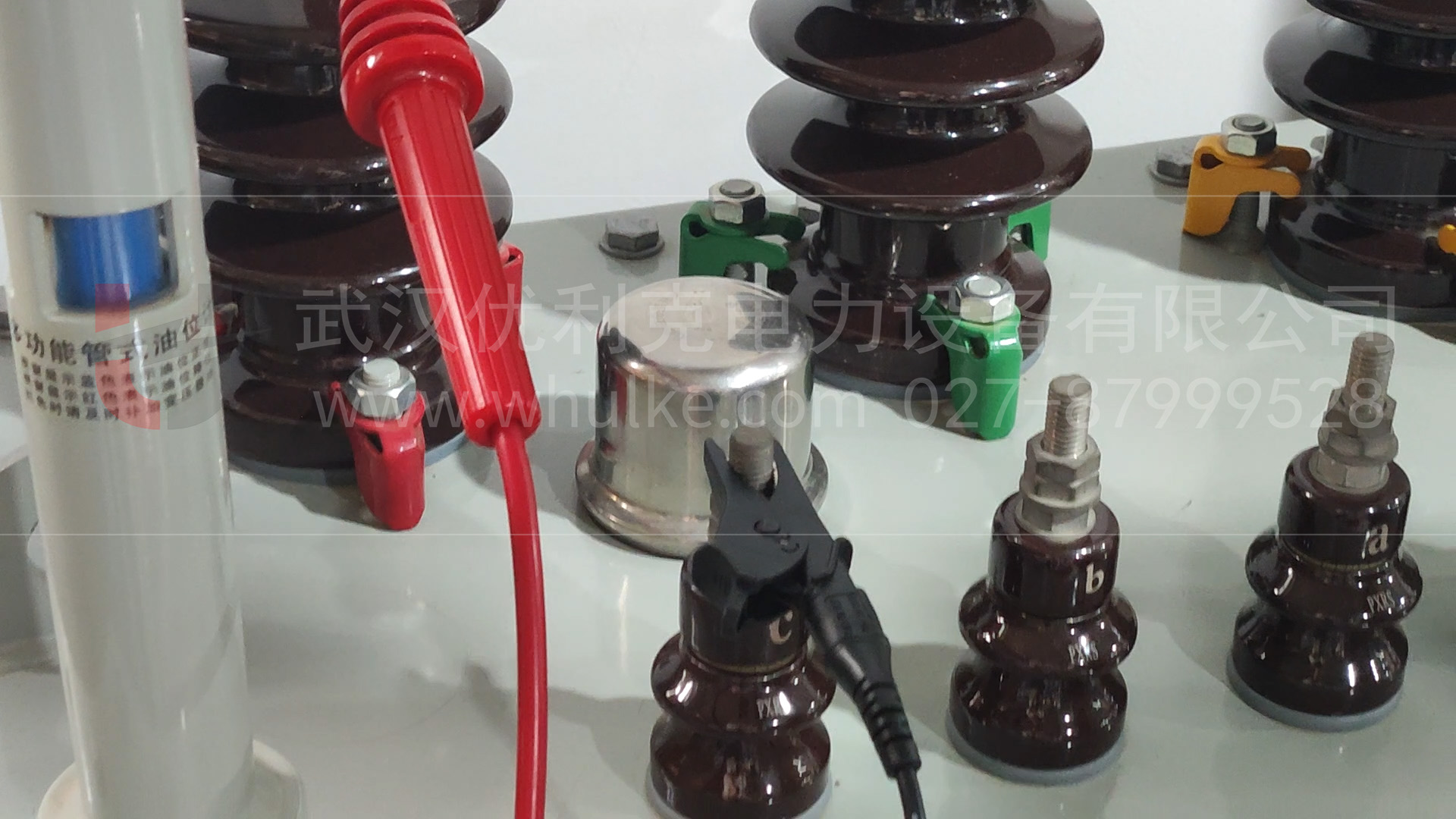

3. 正確接線（關鍵）

·紅表筆（V/Ω）：接被測設備的帶電導體端（如電纜芯線、電機繞組）。

·黑表筆（E）：接被測設備的接地 / 外殼端。

·綠表筆（GUARD 屏蔽端）：

o測電纜、套管、絕緣子等易受潮 / 臟污的絕緣時，將其接在絕緣表面中間，可消除表面泄漏電流，提高測量準確性。

o若環境干燥、表面干凈，也可不用接屏蔽端。




4. 選擇合適測試電壓

根據被測設備的額定電壓選擇檔位：

·≤500V 低壓設備（電機、配電箱）：選 500V

·1kV～10kV 設備：選 1000V 或 2500V

·10kV～35kV 設備：選 2500V

·35kV 及以上主變、長電纜：選 2500V 或 5000V

將功能旋鈕旋至對應電壓檔。

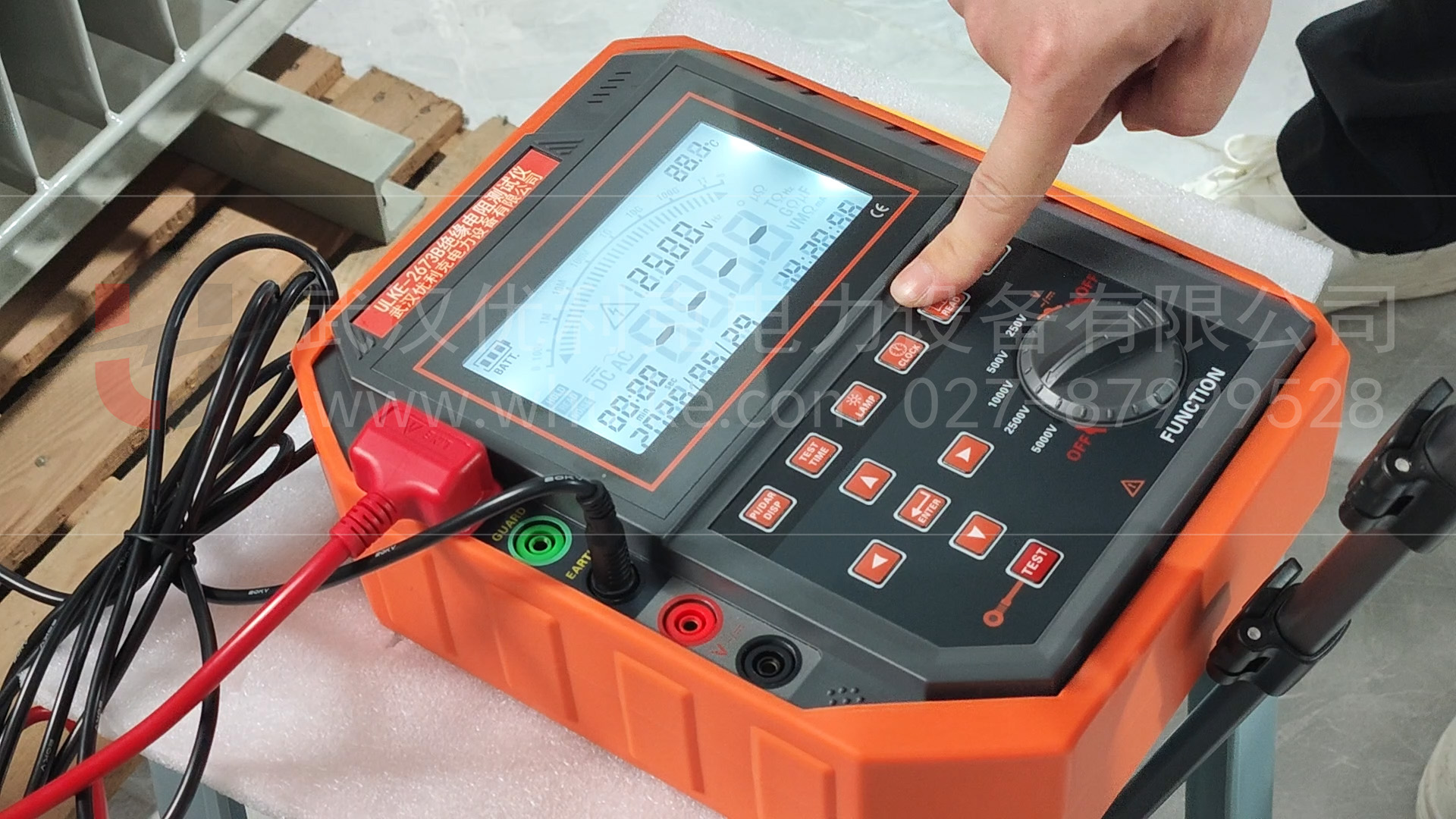

5. 啟動測試與讀數

1.確認接線無誤、無人觸碰被測設備后，按 TEST 鍵啟動測試。

2.穩定后讀取絕緣電阻值，如需測吸收比 / 極化指數：

o記錄 15s、60s 的電阻值，計算吸收比 R60/R15。

o大容量設備可記錄 1min、10min 的電阻值，計算極化指數 R10/R1。

3.讀數完成后，再次按 TEST 鍵停止測試。

6. 收尾操作（防觸電 / 燒表）

1.先斷開紅表筆（L 端），再關機，避免設備電容反向放電損壞儀器。

2.對被測設備再次充分放電（建議≥5 分鐘），確保無殘余電荷。

3.拆除所有接線，整理測試線，恢復現場安全措施。

4.記錄：設備名稱、環境溫度濕度、測試電壓、絕緣電阻值、吸收比 / 極化指數。

二、安全與精度注意事項（針對 2673B）

 安全紅線（必須遵守）

·嚴禁帶電測試，被測設備必須確認完全斷電。

·測試過程中，嚴禁觸碰表筆裸露部分、被測設備導體，防止觸電。

·潮濕、雷雨、大霧天氣禁止戶外高壓測試（2500V/5000V 檔），濕度＞80% 會影響絕緣并帶來安全風險。

·測試大容量設備（電纜、變壓器）后，必須多次放電，確認設備對地電壓為 0 再接觸。

 精度提升要點

·溫度影響極大：絕緣電阻隨溫度升高明顯下降，盡量在 20～30℃ 環境下測試，不同溫度下的結果需進行溫度校正。

·測試線盡量短、避免拖地或纏繞金屬物體，減少外部干擾。

·測多芯電纜時，測試一相時其余相需短接接地，并使用屏蔽端。

·若讀數偏低，先檢查是否受潮、臟污，可清潔后重新測試，必要時接入屏蔽端。

三、常見合格參考值



設備類型	測試電壓	合格絕緣電阻參考值	吸收比參考值
低壓電機 / 配電箱	500V	≥0.5MΩ（運行）/≥1MΩ（新）	-
10kV 電纜	2500V	≥1000MΩ	≥1.3
10kV 變壓器	2500V	≥300MΩ	≥1.3
35kV 主變	2500V	≥5000MΩ	≥1.3，極化指數≥2.0

注：以上為行業通用參考，最終以設備說明書和相關標準（如 DL/T 474.1）為準。
